すばやく解決！つなぐ再エネ「自営線構築事業」。
自営線構築のトータルソリューションをワンストップでご提供します。
事業紹介
再生可能エネルギー関連事業の事業紹介動画をご覧いただけます。
YouTubeでも動画をご覧いただけます。
NTTInfraNet official
事例1：宮城管内太陽光発電所自営線工事（設計・施工）
自営線概要
| 自営線延長 | L＝4.7km |
|---|---|
| 地下管路延長 | L＝1.9km （φ150mm×1 マンホール13基） |
| 架空電柱延長 | L＝1.5km （H＝11m～13m 64本） |
| 架空鉄塔延長 | L＝1.3km （H＝18m～44m 7基） |
| 地下ケーブル | 22kv-CVT-150sq 1回線 |
| 架空電線 | 電柱区間：22kv-SSW-OC-150sq |
| 架空電線 | 鉄塔区間：SBACSR/UGS 160sq |
| その他 | 推進工 舗装工 伐採工 |
施工状況
 |
 |
 |
 |
 |
 |

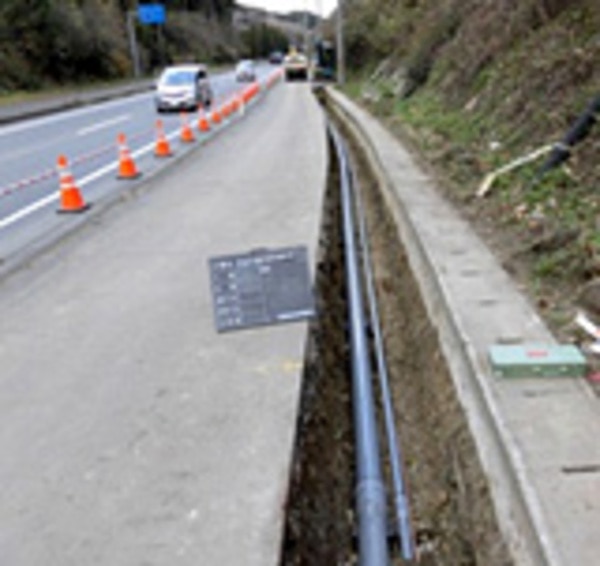

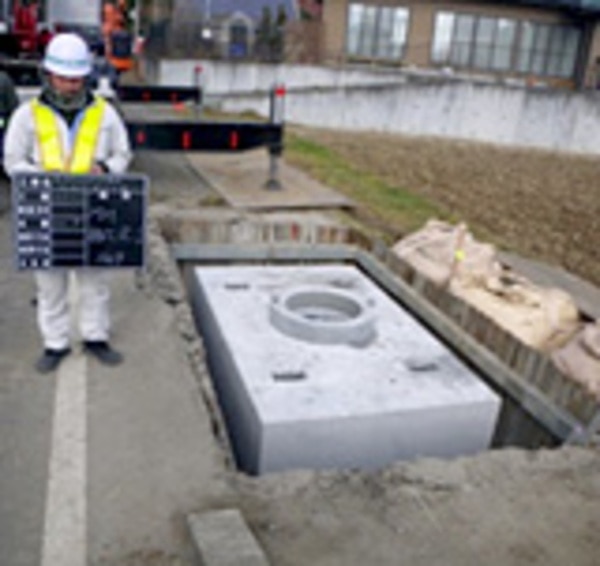

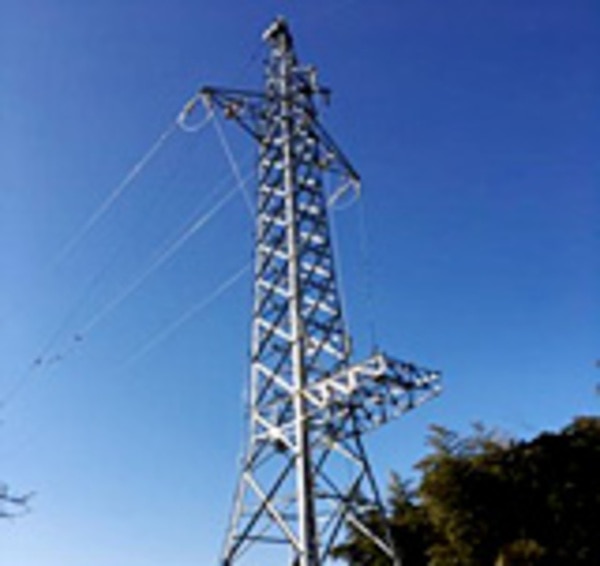

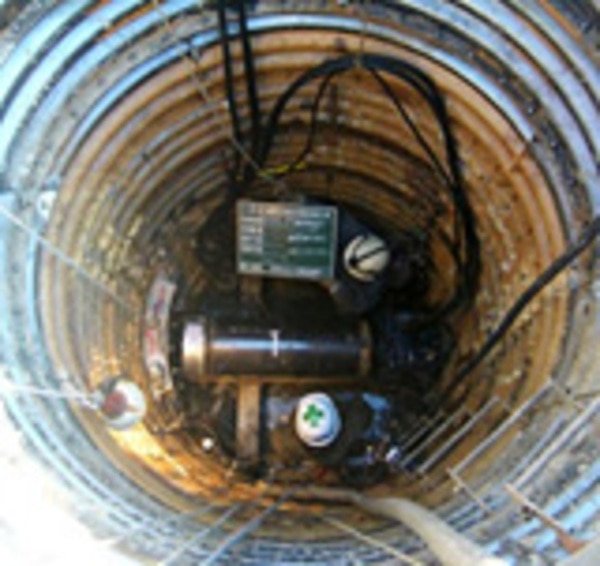

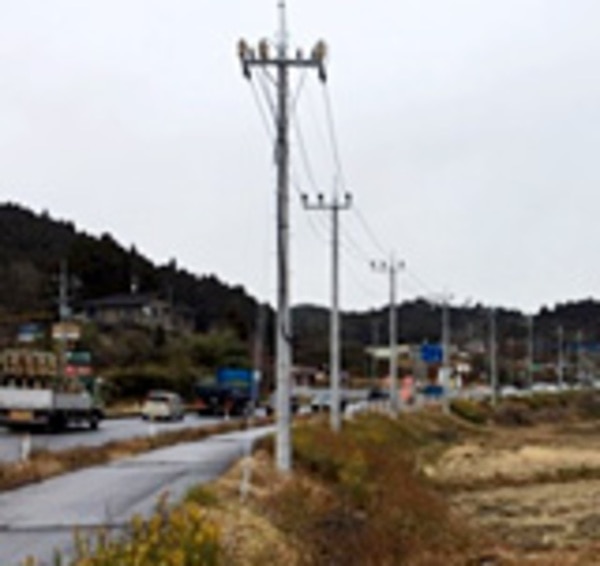

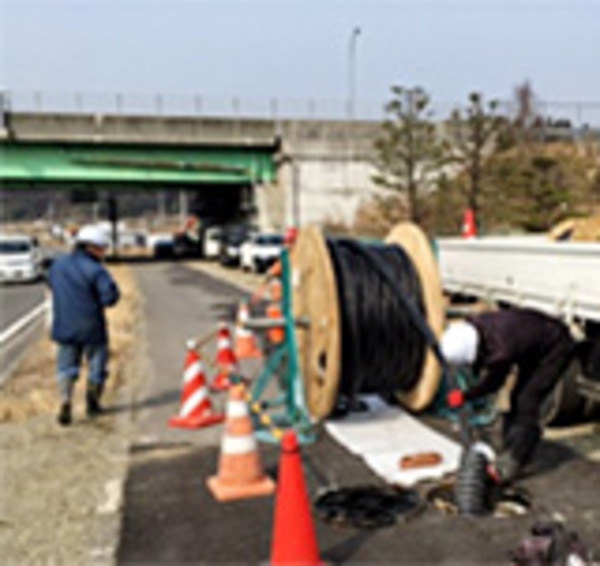

| マンホール設置 | 管路設置 | 推進工 | 架空電柱 | 架空鉄塔 | ケーブル敷設 |

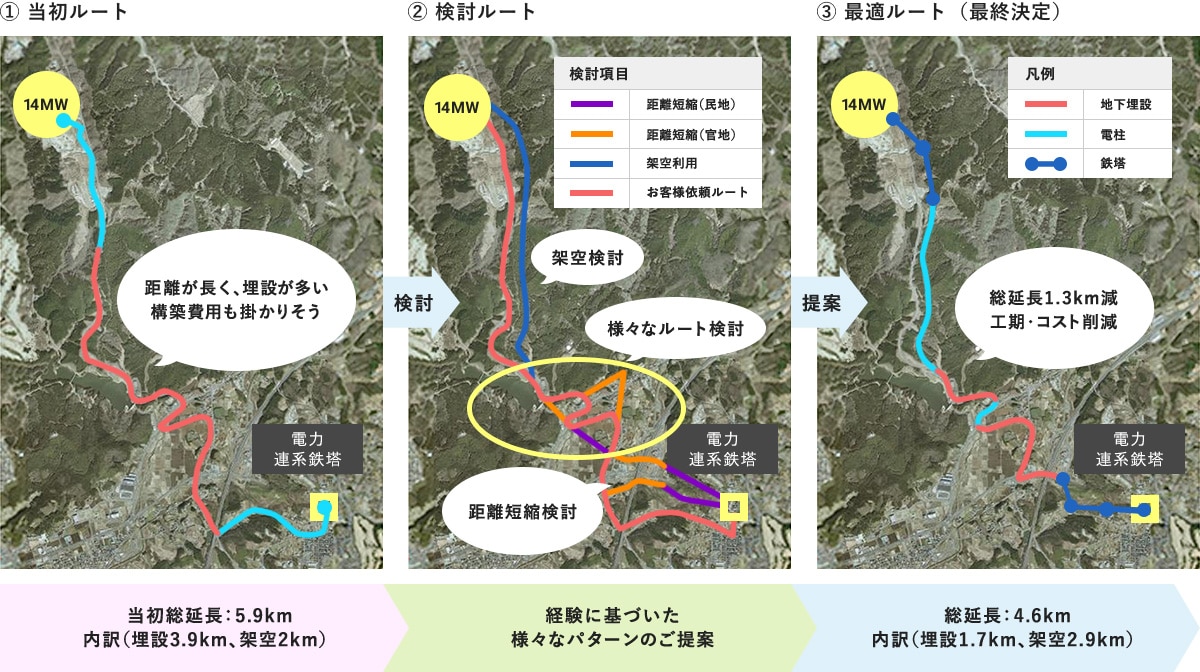

事例1-1：最適ルートの検討
①当初は、公道（道路占用許可）を利用する一般的なルートによる設計・施工でした。
②経験豊富なスタッフがコスト・リスク・実現性を検討し、構築設備ソリューションによる最適なルートを提案しました。
③提案したルートにより大幅な距離短縮が図られ、設備投資削減が可能となりました。

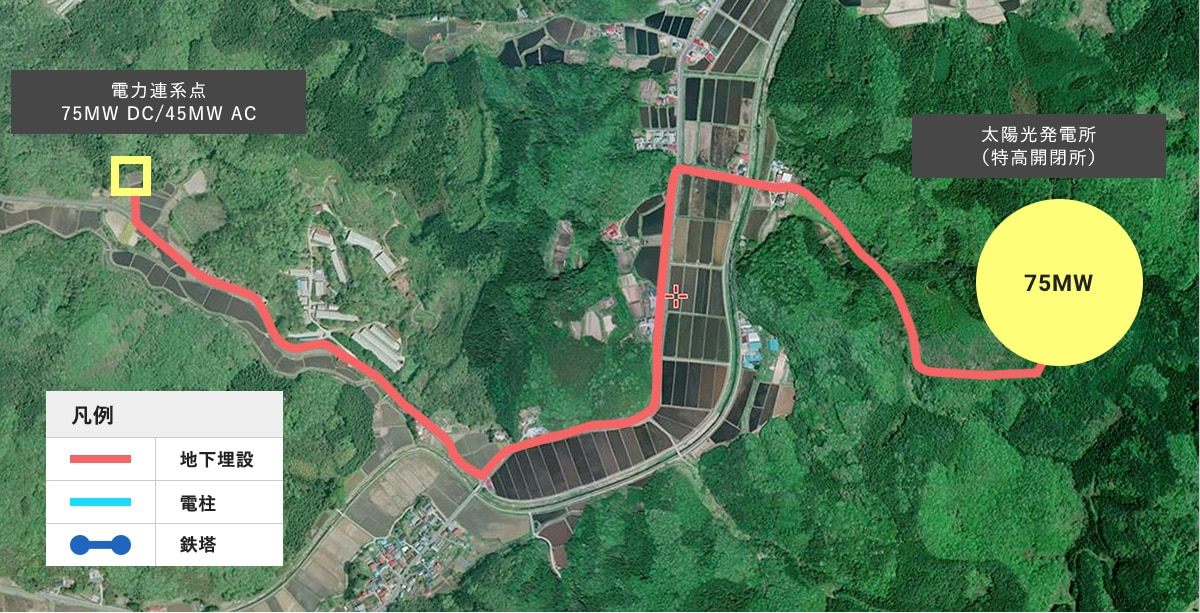

事例2：福島管内太陽光発電所自営線設計①
自営線概要
| 自営線延長 | L＝17.6km |
|---|---|
| 地下管路延長 | L＝16.8km （φ150mm×2 マンホール 88基） |
| 架空電柱延長 | L＝0.3km （H＝16m～21m 14本） |
| 架空鉄塔延長 | L＝0.5km （H＝25m～47m 3基） |
| 地下ケーブル | 33kv-CVT-200sq 2回線 |
| 架空電線 | 電柱区間：22kv-SSW-OC-150sq |
| 架空電線 | 電柱区間：33kv-RW-AL-OC 200sq |
| その他 | 鉄塔区間：SBACSR/UGS 210sq |

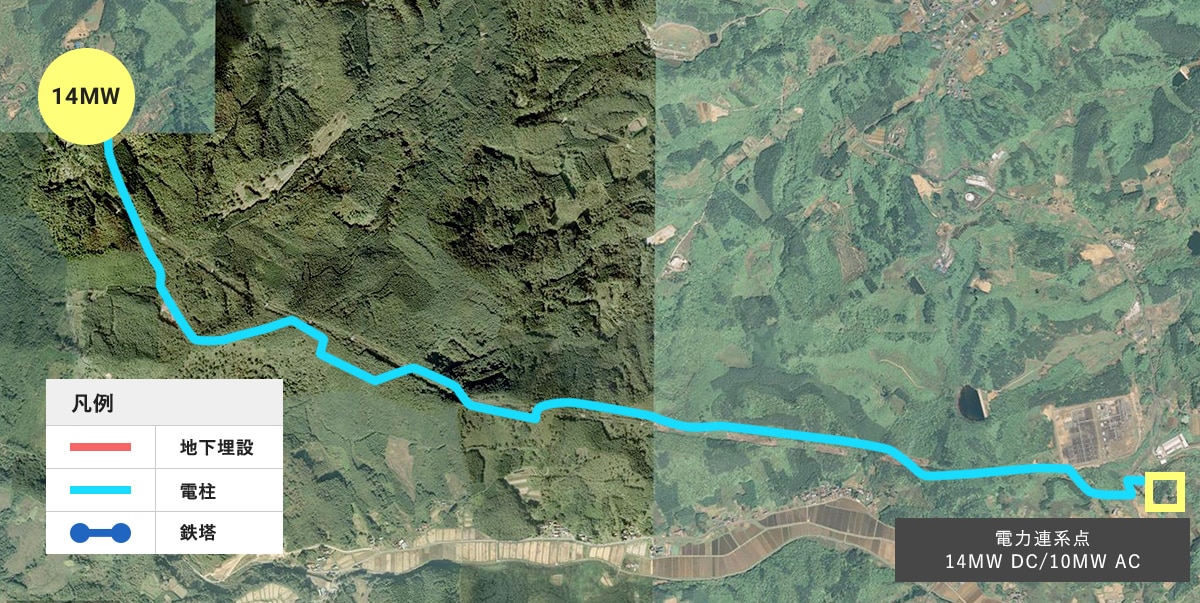

事例3：福島管内太陽光発電所自営線設計②
自営線概要
| 自営線延長 | L＝6.6km |
|---|---|
| 架空電柱延長 | L＝6.6km （H＝10m～17m 254本）（パンザマスト 217本 コンクリートポール 37本） |
| 架空鉄塔延長 | L＝0.5km （H＝25m～47m 3基） |
| 架空電線 | 電柱区間：22kv-SSW-OC 150sq |
| 用地取得交渉 | 約30件 |
事例4：福島管内太陽光発電所自営線設計③
自営線概要
| 自営線延長 | L＝3.4km |
|---|---|
| 地下管路延長 | L＝3.4km （φ150mm～200mm×2 マンホール 19基） |
| 架空鉄塔延長 | L＝0.03km （H＝16m 2本） |
| 地下ケーブル | 33kv-CVT-250sq～325sq 2回線 |
| 架空電線 | 電柱区間：33kv-SSW-OC 150sq |
